FL, Miami Dade County

Engine
1500 / 750 / 20 foam

1500 gal/min : débit de la pompe
750 gallon : capacité du réservoir en eau
20 foam : 20 gallons de mousse




Explications


Engine - 3


Débit ou pression
Capacité ou quantité
1 gallon
1 gal
3,78 litres
1 gpm
1 gal/min
1 gallon per minute
1 gallon par minute
500 gallons = 1 892,7 litres
750 gallons = 2 839 litres
1 000 gallons = 3 785,4 litres
2 000 gallons = 7 570,8 litres
4500 gwt
4500 gallons water tank
4500 gallon d’eau
Les principes de la pompe

Il existe différents modèle de pompe, suivant la marque, les capacités, les fonctions, et les équipements.
Suction Hose

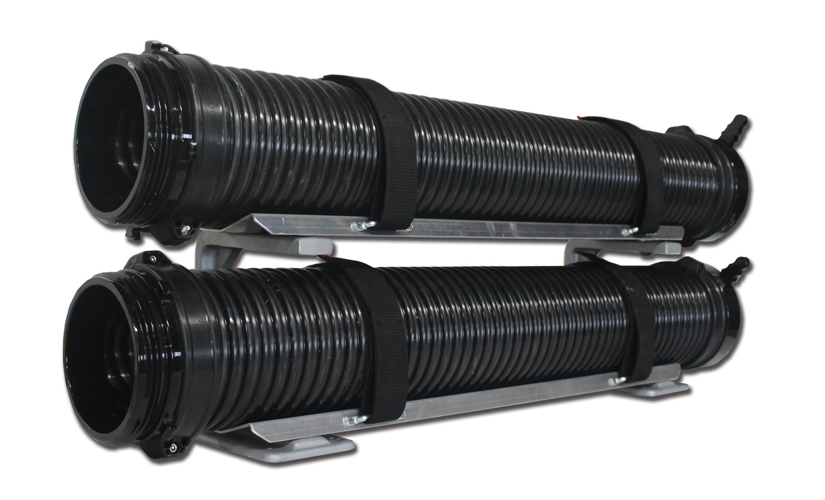

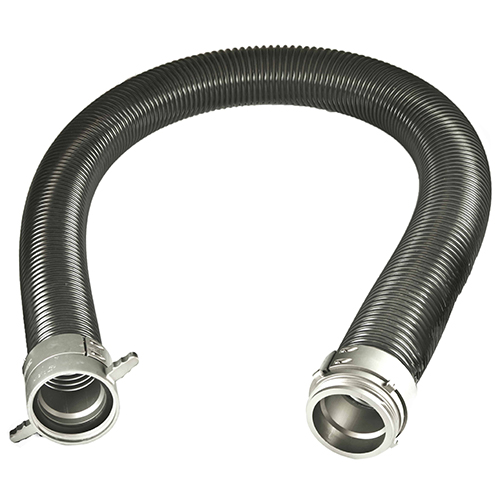

Hard suction : Aspiration dure
Tuyau conçu pour éviter l'affaissement dans des conditions de vide, de sorte qu'il peut être utilisé pour
aspirer l'eau au-dessous de la pompe (lacs, rivières, puits, etc.).
Il s’agit d’un tuyau semi-rigide avec des renforts métalliques internes.

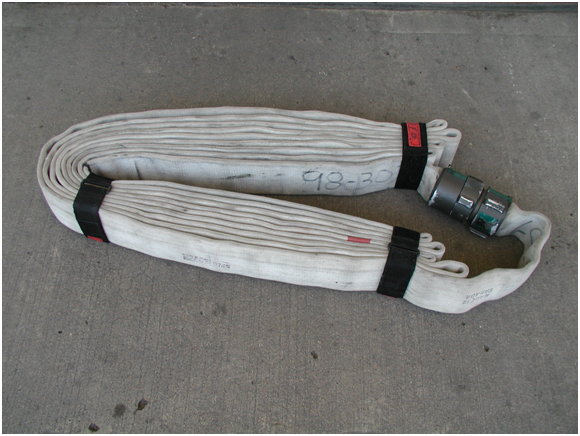

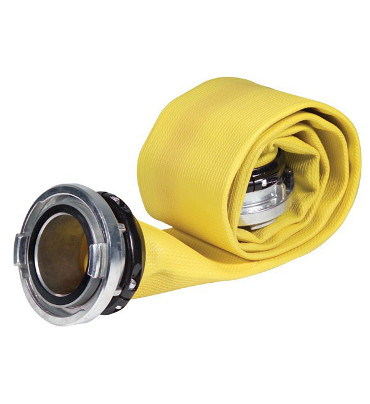

Supply hose or soft suction : tuyau d’alimentation ou aspiration douce
Tuyau conçu pour transporter l'eau entre :

soit bouche d'incendie au véhicule d’incendie (Engine, Ladder, Tanker, etc…)

soit entre véhicule d’incendie
Diamètre de 3 à 5 pouce, pression max 275 psi.
Peut fournir jusqu'à 600 gpm à 150 psi à une distance de 400 pieds
Il faudra un "double lay" pour des distances plus longues ou plus grands volumes
Attack Hose
Tuyau utilisé pour l’attaque d’incendie, voici les différents modèles :

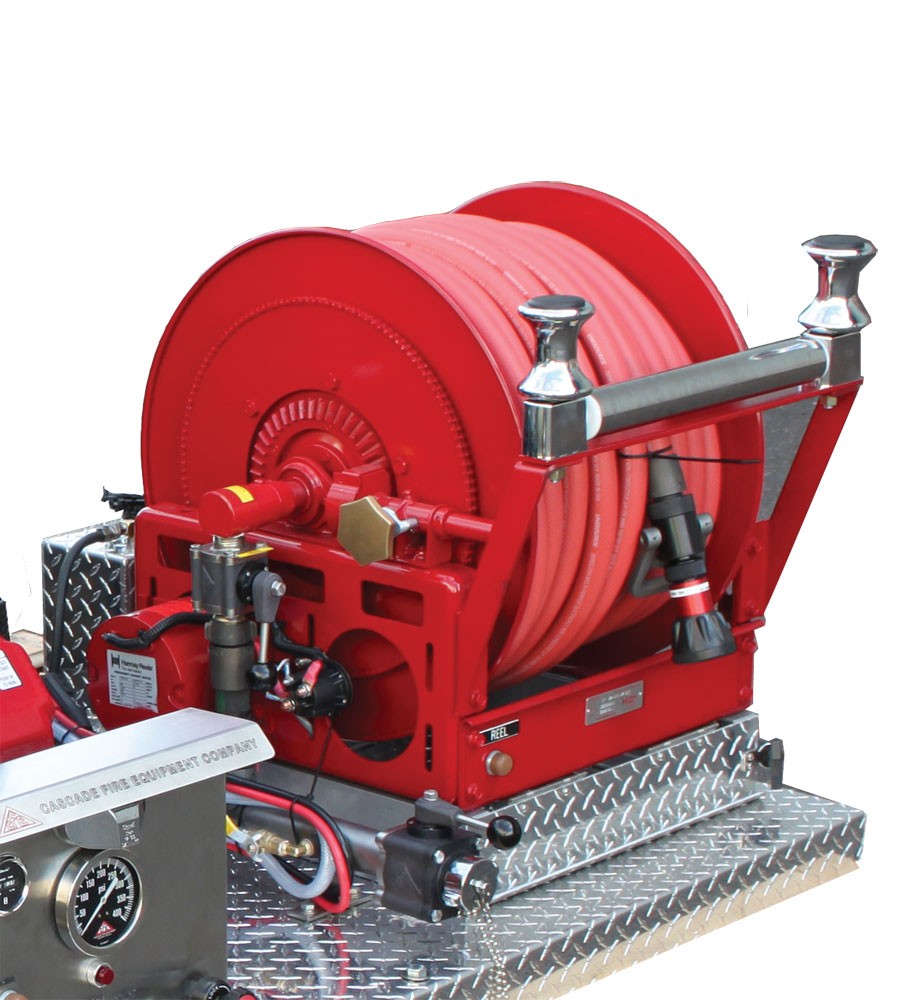

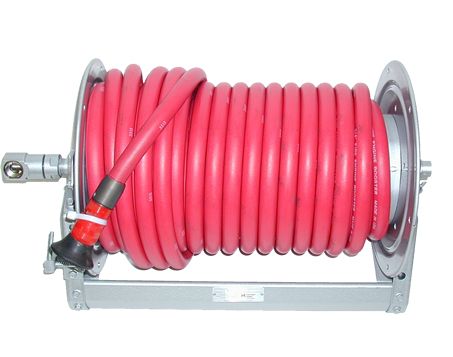

Booster Line
Il s’agit d’un tuyau souple en caoutchouc à paroi épaisse, utilisé pour combattre des petits incendie.
On le retrouve généralement sur une bobine du fourgon d’incendie puisque il conserve sa section
transversale ronde quand il est vide.
Le diamètre intérieur est de 0.75 ou 1 pouce (19 ou 25 mm)
La pression max est de 200 psi avec à la sortie 50 gpm
avec une longueur standard de 100 pieds ( 30,48 m)
Attack Hose -1 3/4"
Tuyau utilisé comme ligne d'attaque principale pour les incendies de maisons et de véhicules
La pression et le volume de travail varient avec le type de buse.
La pression max est de 275 psi pour 140 à 250 gpm
Attack Hose - 2 1/2"
Tuyau utilisé comme ligne d'attaque principale dans les bâtiments commerciaux et les attaques extérieures.
Utilisé aussi pour sauvegarder des lignes de 1 3/4 "
Relativement difficile à utiliser, surtout dans les espaces restreints.
La pression max est de 275 psi pour 200 à 300 gpm

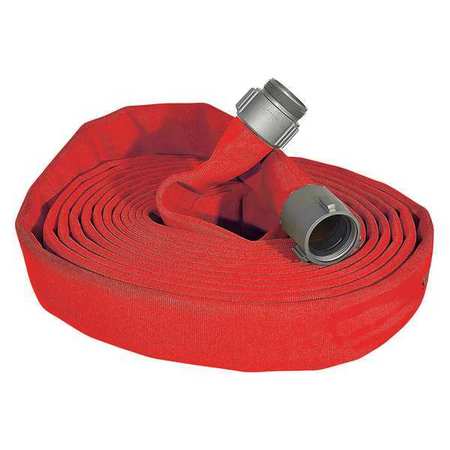

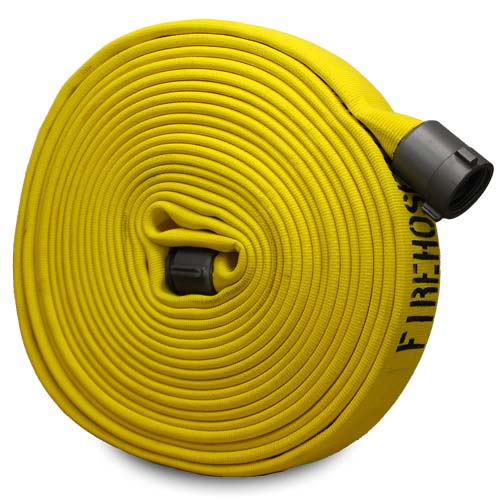

Fire Hose

Le tuyau d’incendie est utilisé pour l’attaque d’incendie, l’alimentation en eau des fourgons d’incendie
ou le pompage de l’eau. Suivant les départements d’incendie, il en existe différents modèle qui dépende
de l’utilisation et des capacités (pression en eau, longueur, etc…). Pour faciliter le travaille des pompiers,
les tuyaux sont de couleurs différentes en fonction de leur utilisation.

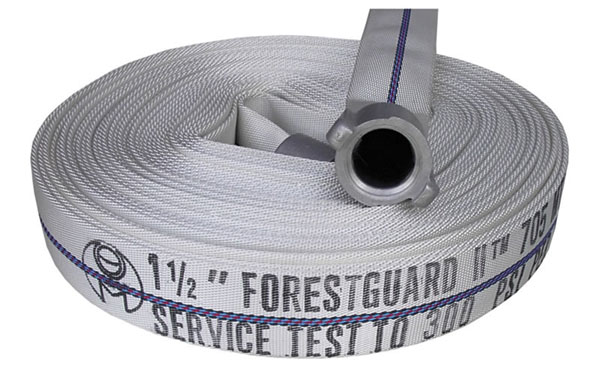

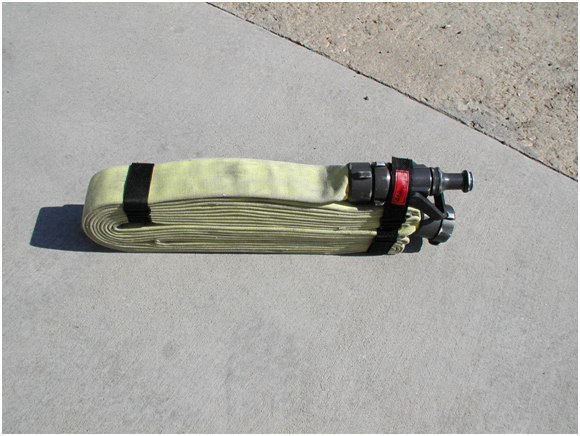

Fire forestry hose
Le tuyau d’incendie forestier à un boyau flexible recouvert de tissu utilisé pour combattre les incendies
dans l'herbe, les broussailles et les arbres où un boyau léger est nécessaire pour le manœuvrer sur
un terrain escarpé ou accidenté.
Le tuyau forestier a des diamètres intérieurs nominaux de 1,0 et 1,5 po (25 et 38 mm) et est
conçu pour fonctionner à des pressions allant jusqu'à environ 3 100 kPa (450 psi). La longueur standard
est de 100 pi (30,48 m).
Attack Hose
Booster Line
Supply hose or soft suction
Hard suction
Fire Forestry Hose

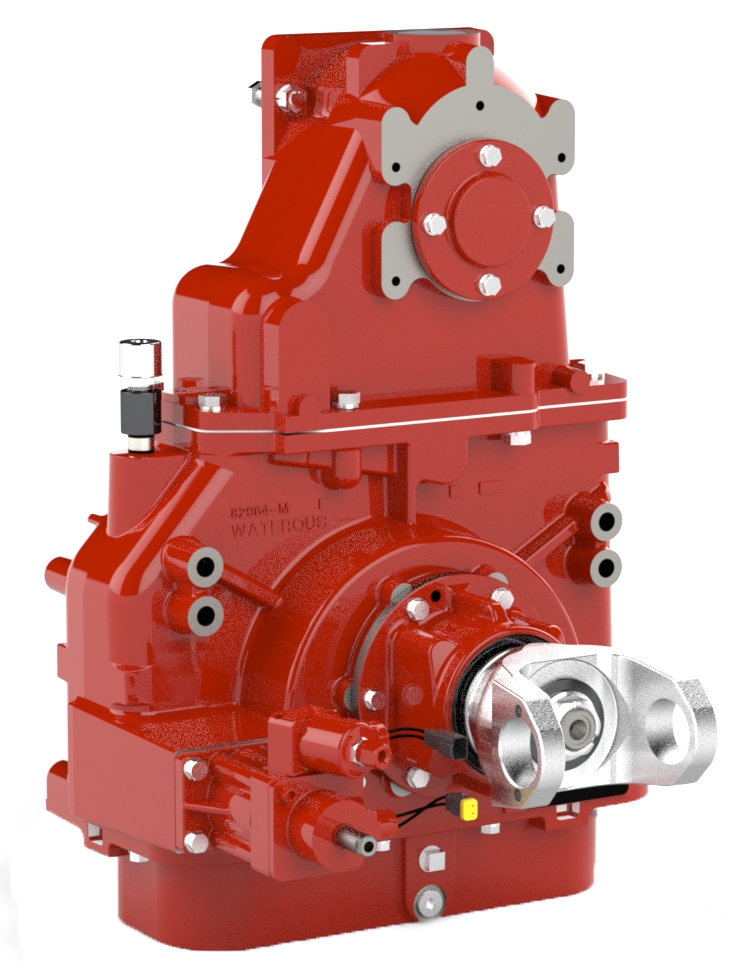

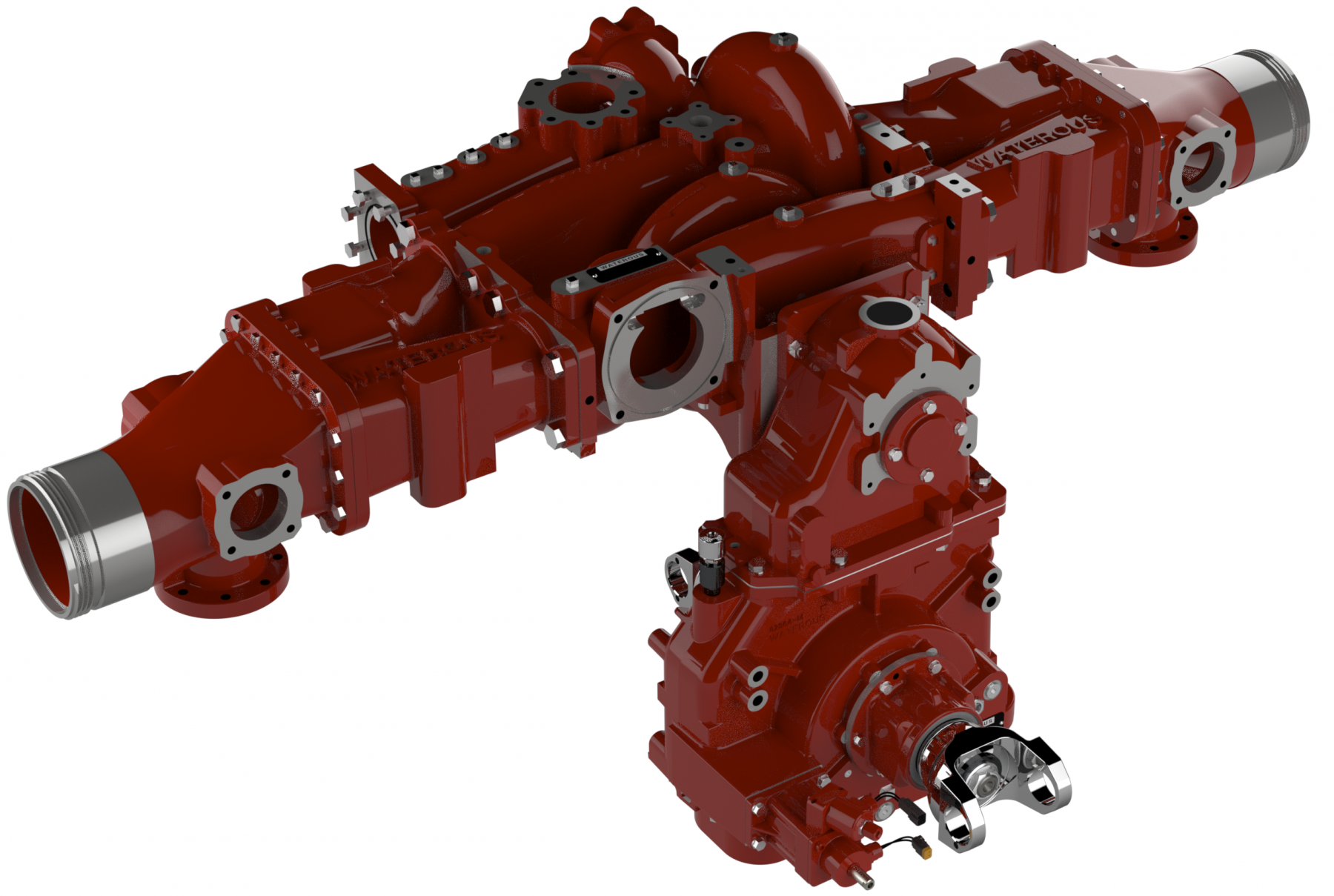

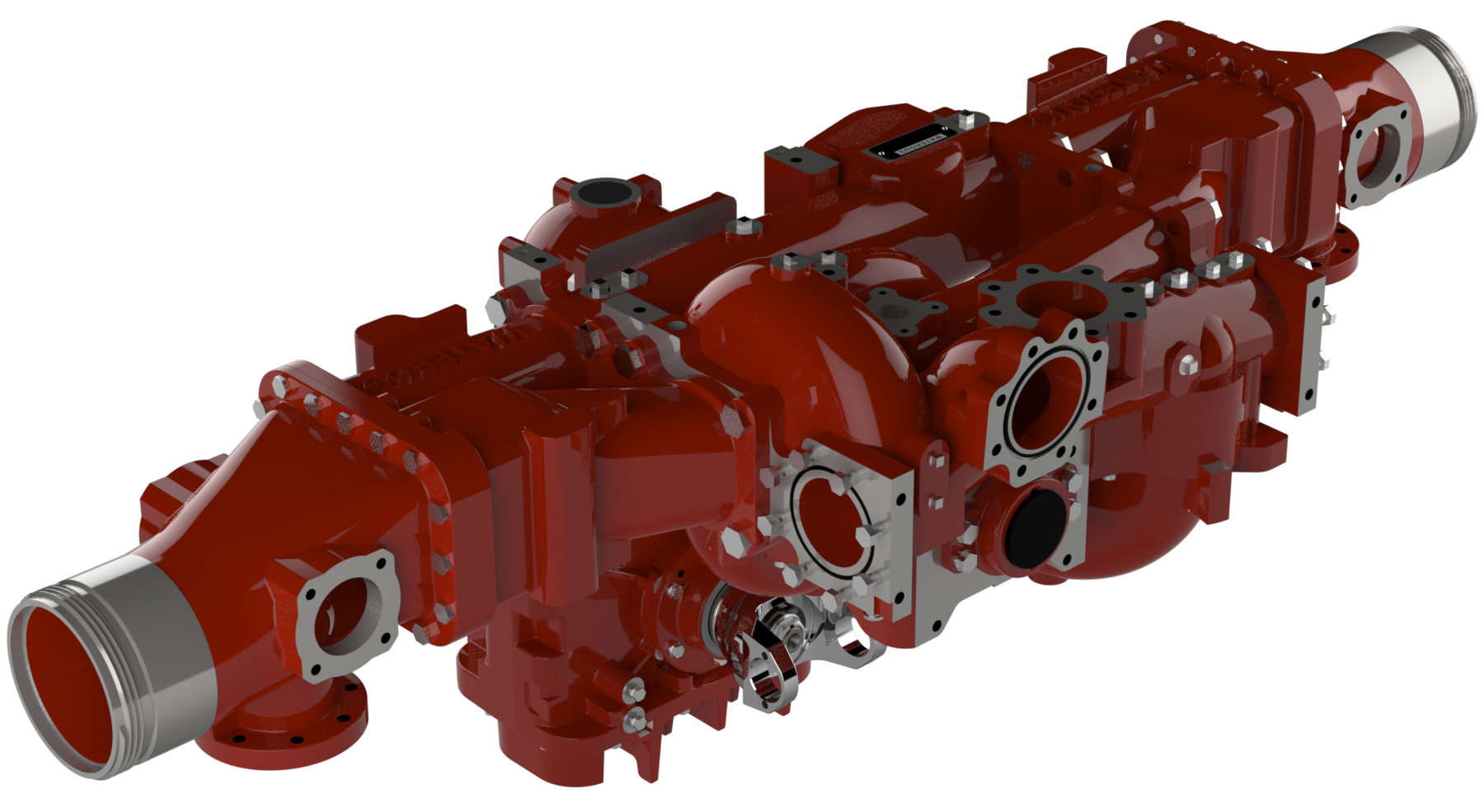

Pump = Pumper : Pompe

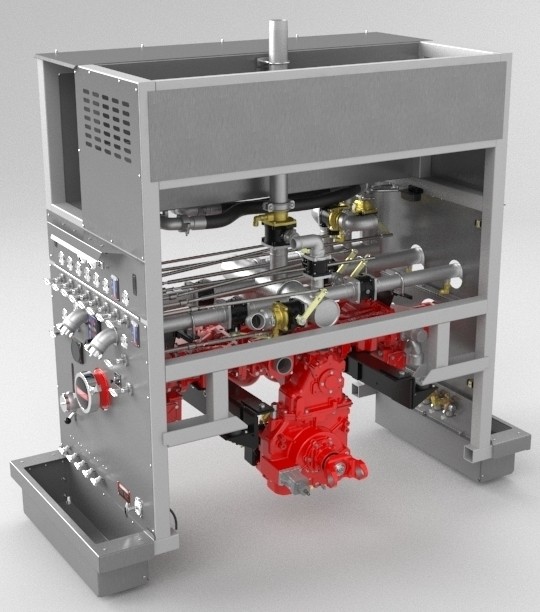

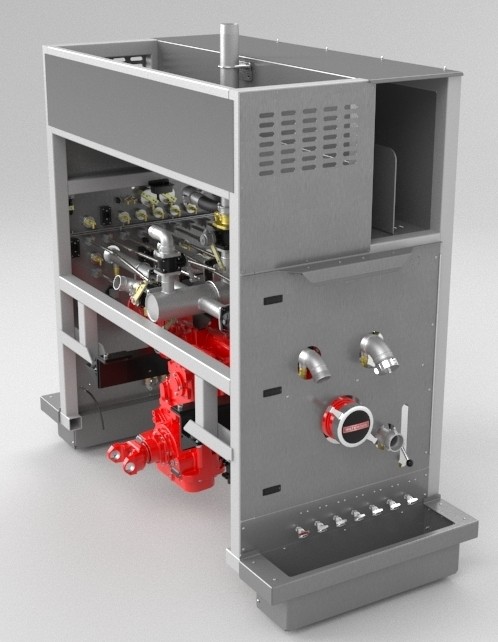

Pump Module : Module pompe

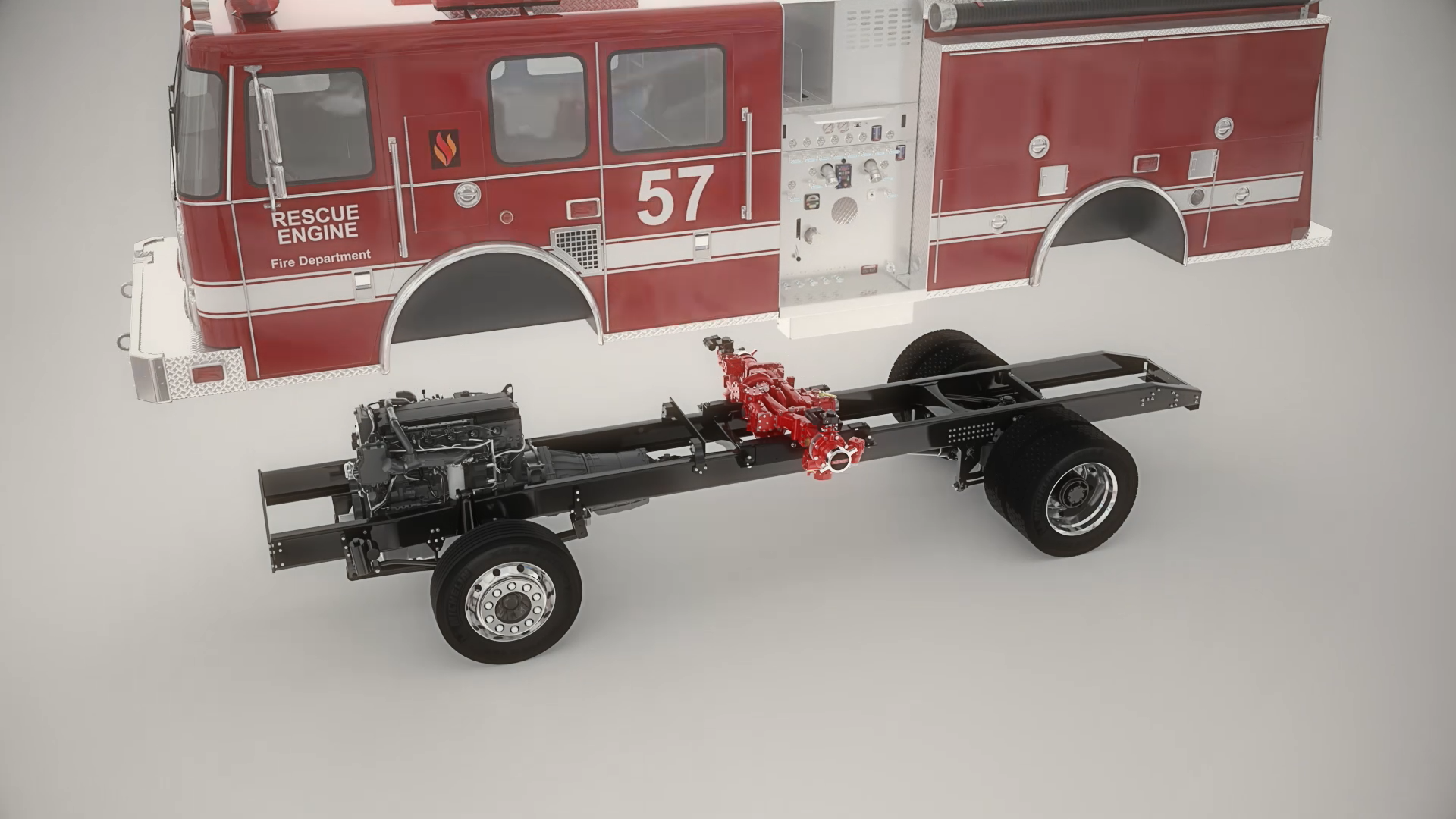

Cabine avant
Module pompe
Caisson arrière
Moteur
Chassis
Pompe
Connection pour canon à eau
Compartiment
pour tuyau
Compartiment
pour tuyau

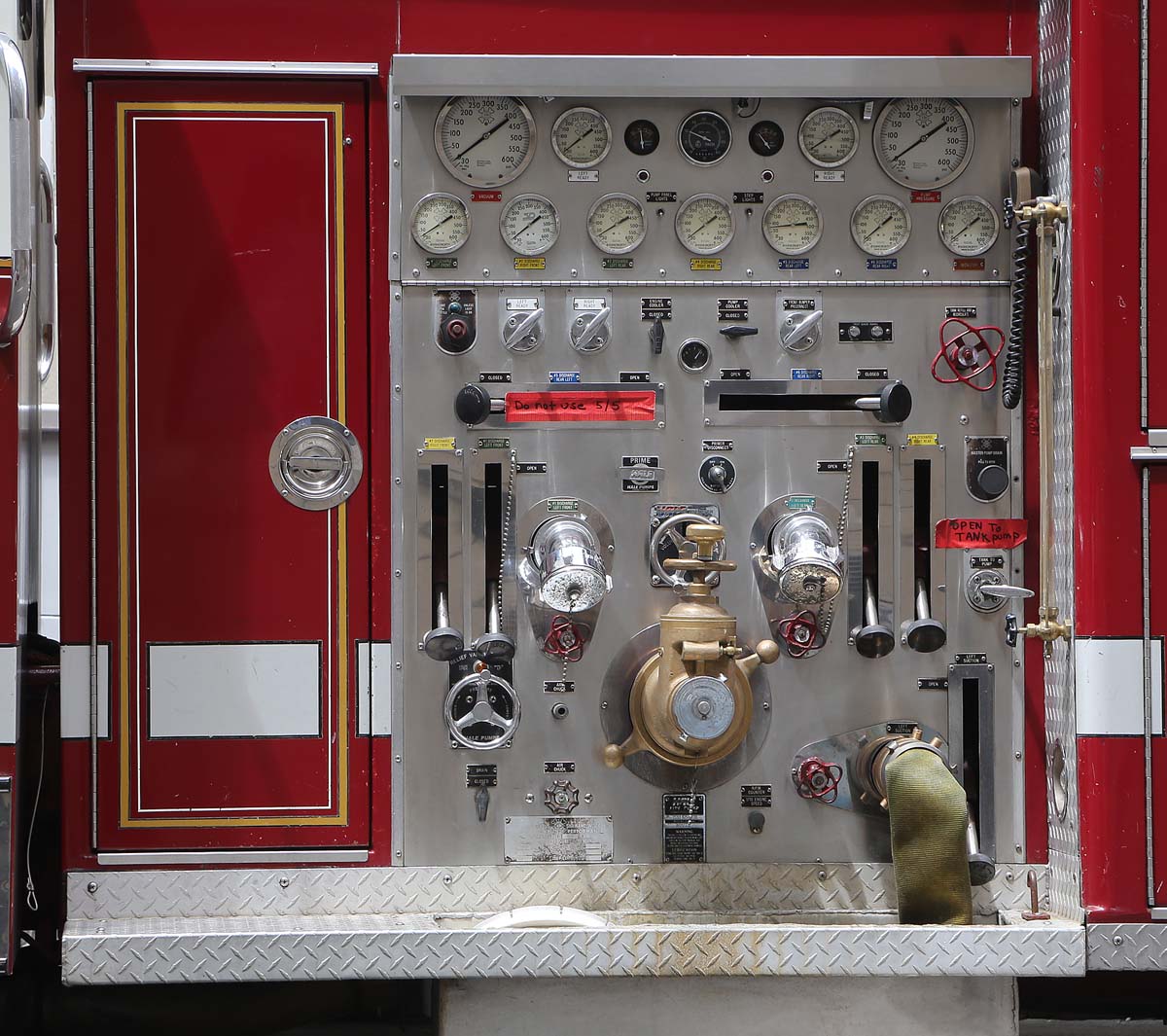

Pannel Pumper : Panneau de commande de la Pompe
Module de commande électronique

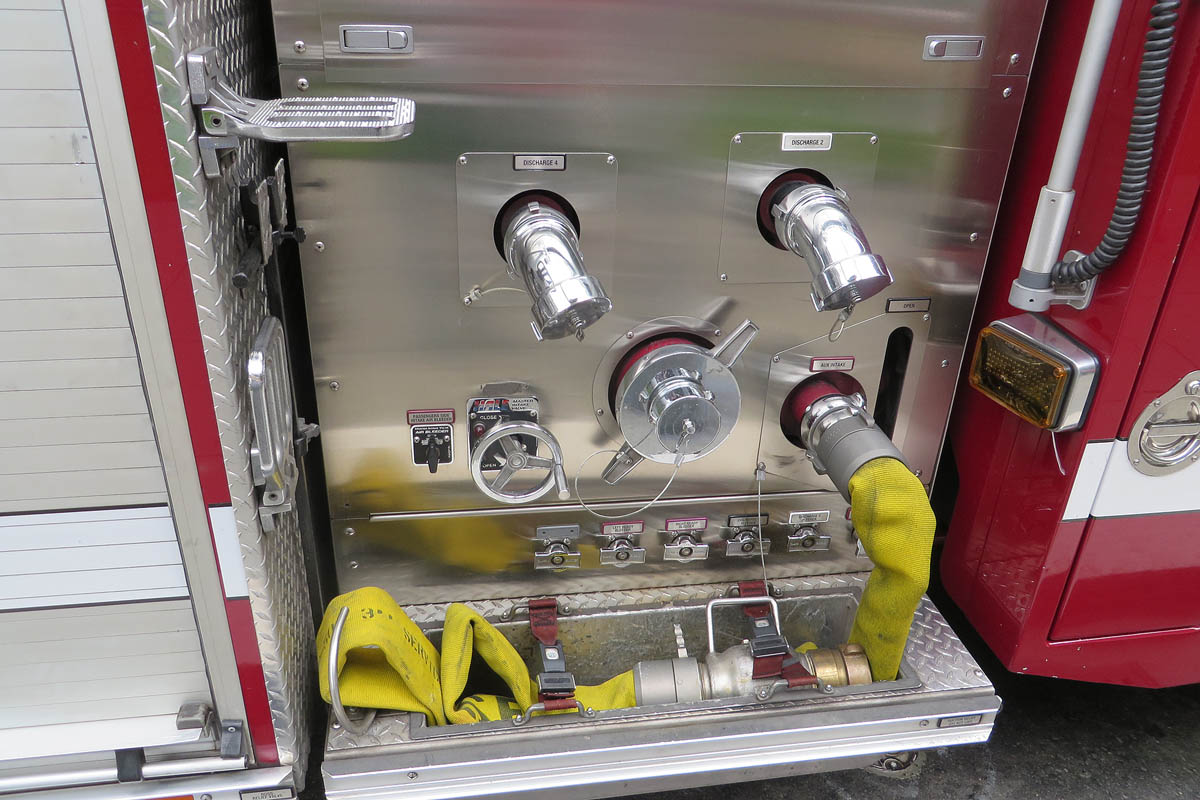

Connection tuyau
Exemple : vers bouche à incendie
Connection tuyau
Exemple : vers tuyau d’incendie
